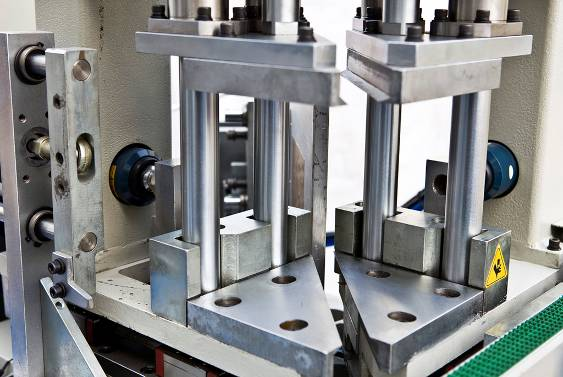

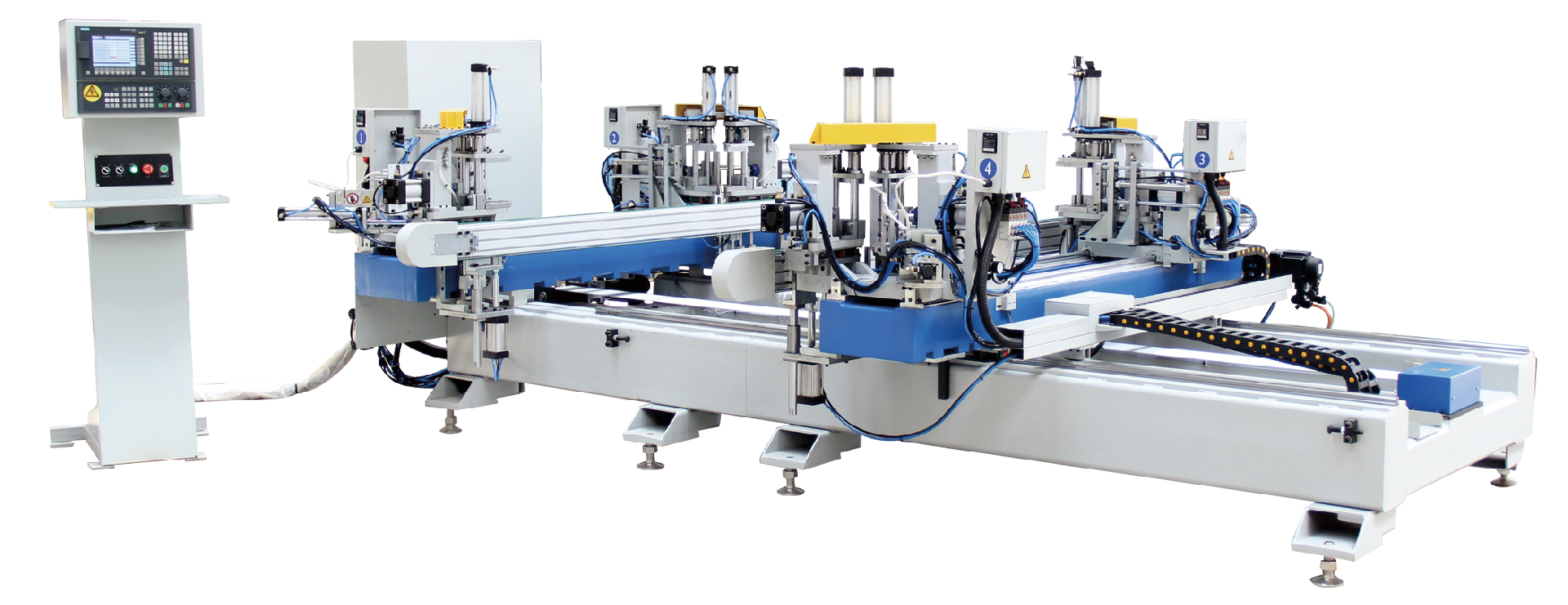

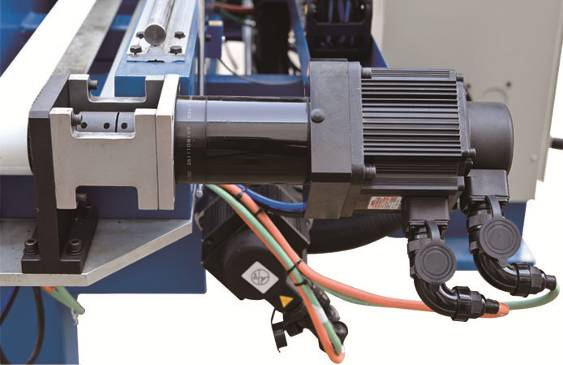

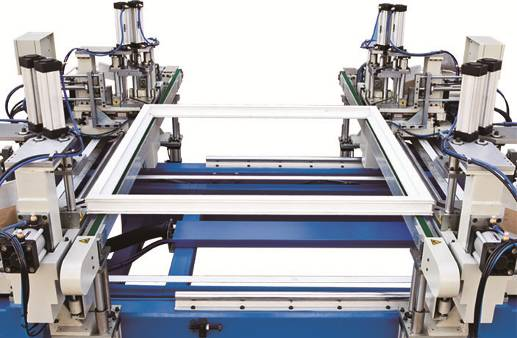

一、塑料門窗臥式數控四角焊接機（SHKW-3000）

功用

最新機型,用于實現高檔白色及彩色塑料門窗的自動焊接

1、特點

n 自動實現2mm與0.2mm焊縫焊接形式的轉換

n 機身臥式布置，采用增強剛性設計，平穩可靠

n 獨有的機頭超強剛性設計,真正滿足彩色焊接要求

n 機頭進給采用方導軌運動副，性能穩定可靠

n 獨有的know-how（技術訣竅），提高了制品的焊角強度和質量

n 可快速方便更換焊接墊板，門窗制品檔次高

n 采用進口品牌整套數控系統及高品質電氣、氣動系統，性能可靠

n 優化的程序設計,生產效率高

n 專用出料機構，實現自動出料,降低工人勞動強度

n 可方便用于連線生產，形成焊接清角自動線

n 尤其適用于制作高檔塑料門窗、生產量較大的門窗企業

?    主要技術參數

       電    源       380V    50Hz(三相四線)

        輸入功率     　約10kW

       氣源氣壓       0.5～0.8MPa

       耗 氣 量       約100L/min

       焊接型材高度   20～130mm

       焊接型材寬度   120mm

       焊接成窗尺寸   500×650～1800×3000（mm）

       外形尺寸       5200×5000×1600（mm）

重    量       2800kg

二、工作臺

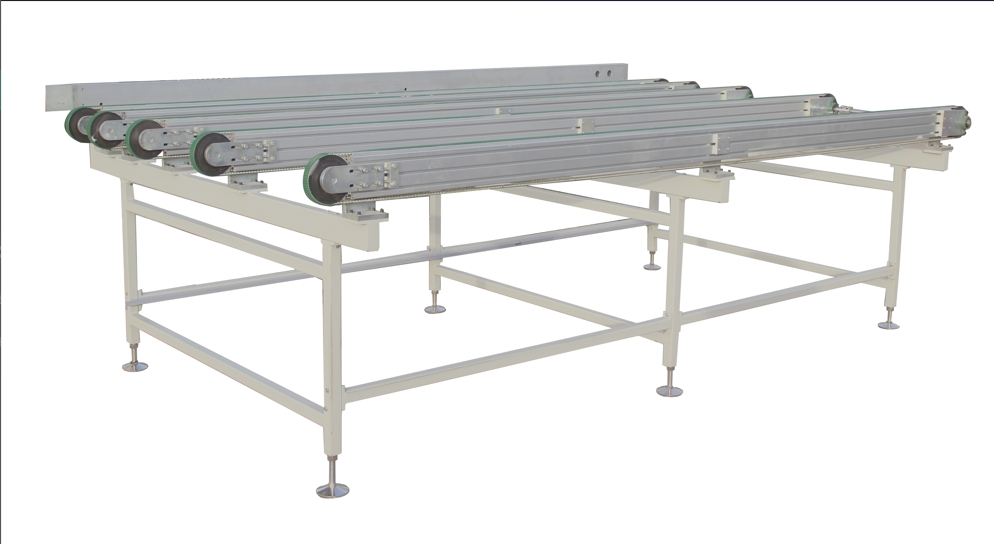

1）輸送工作臺

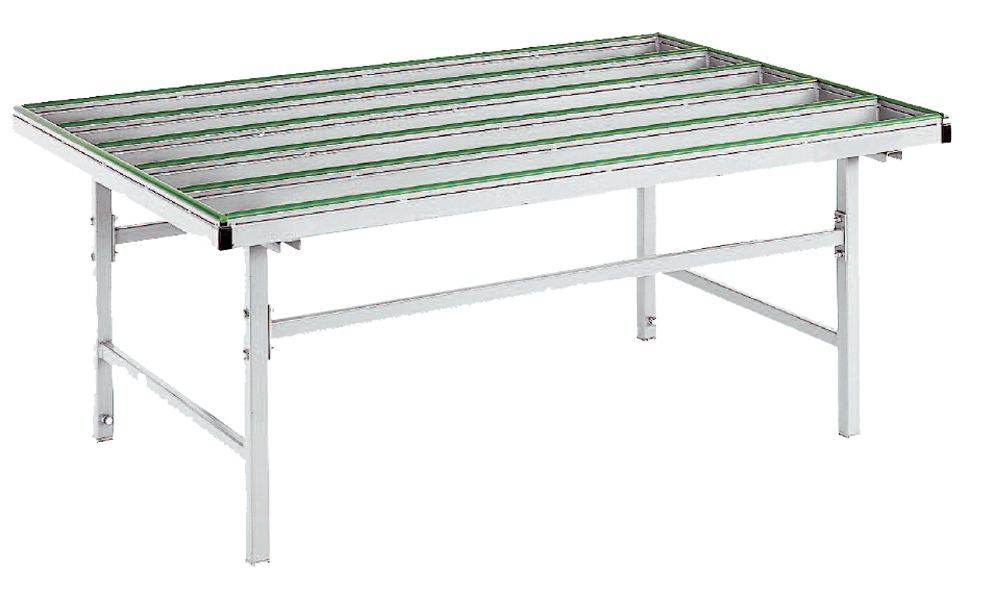

2）矩形工作臺

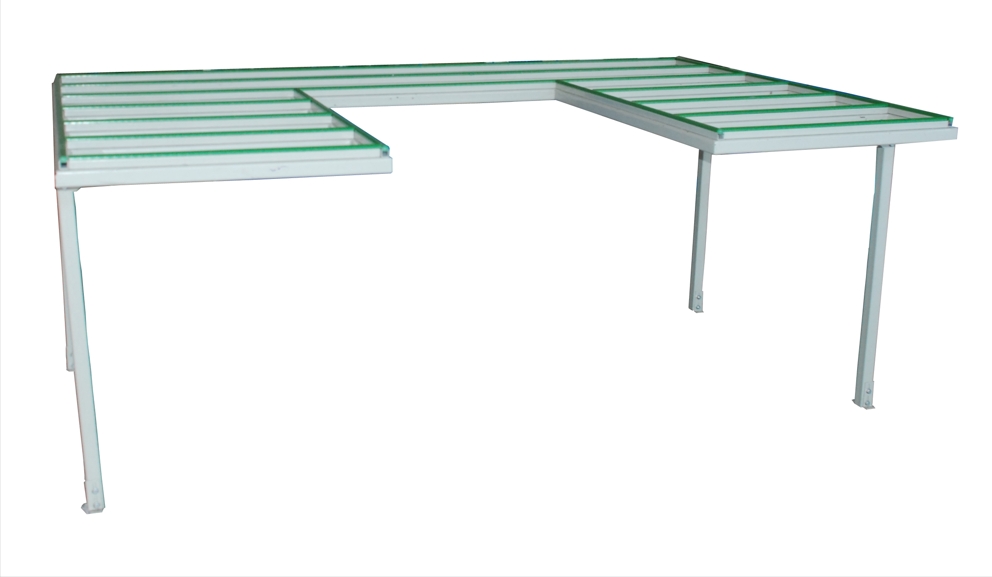

3）C型工作臺

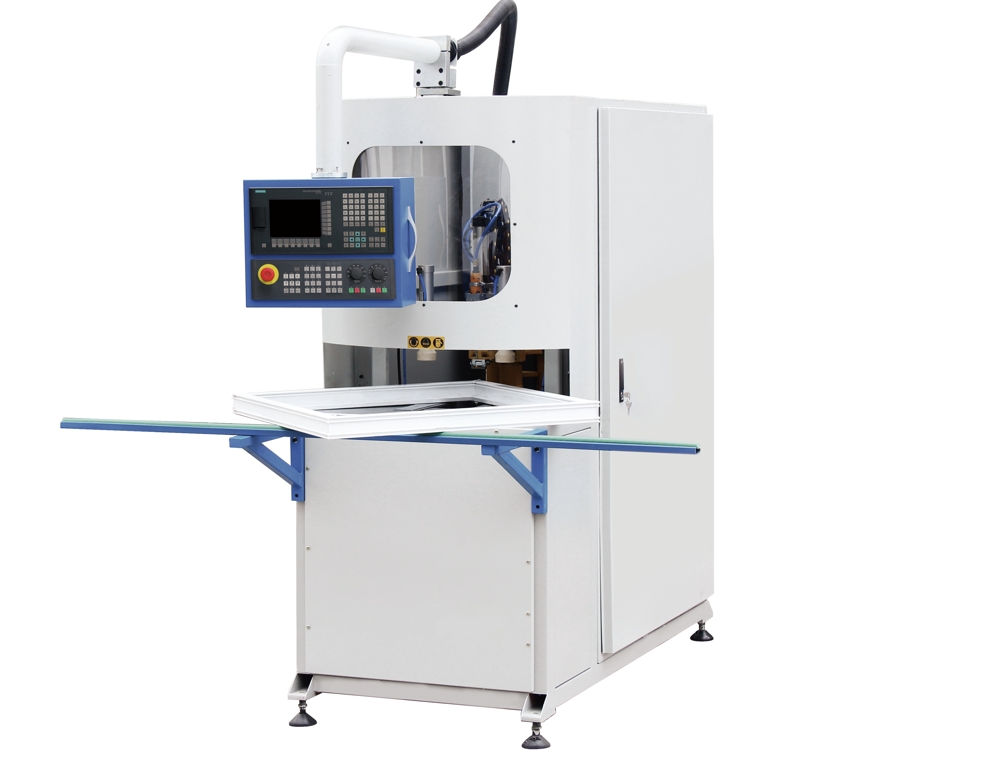

3、塑料門窗數控角縫清理機（SQJA-CNC-120）

 功用

 用于塑料門窗焊接角縫的清理

特點

兩軸數控系統

伺服驅動系統、數控系統、電磁閥、三聯體等主要元?dú)饧捎眠M(jìn)口名牌產品，性能可靠，使用壽命長

獨有的內定位方式，保證了門窗焊縫清理的精準性

可完成各種型材焊角外立面、上下平面焊縫、密封膠條槽等部位的清理，并可一次實現美式型材提拉扇插鎖安裝槽的加工(選配)

可存儲多種規格型材的加工程序

可實現圓弧差補與斜線差補，能夠理想滿足各種斷面型材制作高品質門窗的需要

可根據不同型材斷面定制不同刀具，滿足不同型材的清角要求

 主要技術參數

工作氣壓        0.5～0.8MPa

耗氣量          40L/min

輸入電源        380V    50Hz

輸入功率        1.4kW

主銑刀轉速      2880r/min

加工型材寬度    20～120mm

加工型材高      30～120mm

重      量       500kg

外形尺寸        1570mm×2670mm×2070mm
